Версия программного обеспечения анализа вала и подшипника MESYS 07/2019 с дополнительной функциональностью теперь доступна в разделе Downloads .

Общие положения

Изменение параметров теперь позволяет выполнить дополнительный шаг оптимизации. Например, максимально допустимая радиальная нагрузка может быть рассчитана для каждого случая в зависимости от различных критериев.

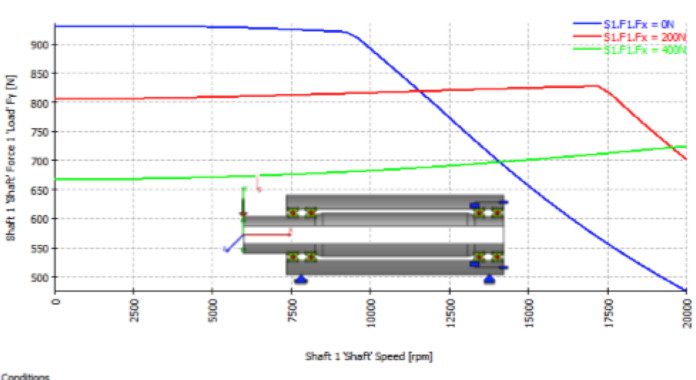

Допустимая радиальная нагрузка для различных скоростей и осевых сил основана на нескольких условиях.

Точки данных диаграмм теперь можно экспортировать в формате XLSX. Кривые могут также копироваться из одной схемы в другую, что может быть использовано для сравнения результатов. Некоторые дополнительные методы были добавлены в интерфейс COM. Например, метод для извлечения матрицы жесткости подшипников и шаровинтовых пар.

Расширения в расчете подшипников

Базы данных подшипников от мировых производителей Schaeffler и SKF обновляются до последних данных. Они содержат только данные каталога. Внутренняя геометрия аппроксимируется программным обеспечением.

Добавлена новая база данных от HQW Precision GmbH, содержащая шпиндельные подшипники до диаметра отверстия 30 мм. Дополнительные базы данных с внутренней геометрией доступны по запросу от производителей GMN, IBC и CSC. Трехточечные подшипники были добавлены как тип подшипника. Они имеют один полный радиус на одной дорожке качения и два радиуса, как в четырехточечных подшипниках на другой. Грузоподъемность рассчитана на основе радиально-упорных подшипников с использованием свободного угла контакта. Была добавлена дополнительная опция для роликовых профилей, позволяющая вводить два тангенциальных радиуса. Гироскопические моменты теперь можно рассматривать на всех типах шарикоподшипников, включая подшипники с четырехточечным контактом, где он не поддерживался раньше.

Расширения в расчете вала

Фоновый рисунок можно добавить, вставив его из буфера обмена. Затем геометрию вала можно нарисовать в виде многоугольника. Это можно использовать, если геометрия вала была просто в формате PDF. Импорт CAD в DXF или STEP, теперь также позволяет вращать чертеж в случае, если ось вала не является осью X.

                                    Импорт фоновой графики и ввода геометрии в виде многоугольника

Гармонический отклик теперь может быть рассчитан на периодических перемещениях в дополнение к периодическим силы. Возбуждения можно определить для опор, соединенных твердо с окружающей средой. Они также могут быть определены для подшипников (на основании вращения внутренних и внешних колец) или цилиндрических шестерен. Для ступеней планетарной передачи результаты теперь сообщаются для опор всех планет; также приведены результаты для всех зубчатых пар. Они рассчитывались и раньше, но не были доступны в стандартном отчете или обзоре результатов. Результаты для разных планет могут отличаться в случае приложения дополнительных сил к несущей планете или кольцам шестерни.

Для 3D-упругих деталей с упругими подшипниками теперь можно рассмотреть контакт между подшипниковым кольцом и деталью. Монтаж после этого рассмотрен в модели контакта вместо оперирования зазором подшипника.

Распределение давления в ступичном подшипнике после монтажа без внешних нагрузок. Монтаж рассматривается в контактной модели.
Поршневой шток с упругим опорным кольцом под давлением и натяжением.

Теперь можно рассмотреть центробежное расширение на 3D-упругих деталях.

Дополнительные новые функции для 3D-эластичных деталей — это новые возможности для импорта и экспорта сетки. Также теперь могут быть определены новые грани для соединения с опорами непосредственно в программном обеспечении.
